大銅排高頻焊接：電力設(shè)備領(lǐng)域的高效與可靠之選

發(fā)布時(shí)間：2025-08-08 已經(jīng)有1人查過(guò)此文章返回焊接技術(shù)列表

大銅排高頻焊接：電力設(shè)備領(lǐng)域的高效與可靠之選

在電力設(shè)備中，大銅排（如母線排、變壓器銅帶）是電流傳輸?shù)?“主干道”，其焊接質(zhì)量直接決定電力系統(tǒng)的安全性與穩(wěn)定性。高頻焊接技術(shù)憑借 “加熱速度快、熱影響區(qū)小、材料適應(yīng)性強(qiáng)” 的特性，在大銅排焊接中展現(xiàn)出顯著優(yōu)勢(shì)，成為替代傳統(tǒng)焊接工藝的理想方案，尤其在電力設(shè)備母線排、變壓器銅帶等核心場(chǎng)景中應(yīng)用廣泛。

大銅排高頻焊接的典型應(yīng)用場(chǎng)景

大銅排（厚度 5-50mm，寬度 50-300mm）多為高純度紫銅（T2、T3）或無(wú)氧銅，要求焊接后接頭導(dǎo)電性能接近母材、無(wú)裂紋且機(jī)械強(qiáng)度達(dá)標(biāo)。高頻焊接在以下場(chǎng)景中表現(xiàn)突出：

1. 電力設(shè)備母線排焊接

母線排是變電站、開關(guān)柜中連接各設(shè)備的 “電流橋梁”，需承受高電壓、大電流（可達(dá)數(shù)千安培），焊接要求嚴(yán)苛：

痛點(diǎn)：傳統(tǒng)焊接（如氣焊、氬弧焊）加熱慢（厚銅排需 30-60 分鐘），熱量分散導(dǎo)致銅排變形（平面度誤差≥1mm），接頭氧化嚴(yán)重（導(dǎo)電性下降 10-15%）；
高頻焊接解決方案：

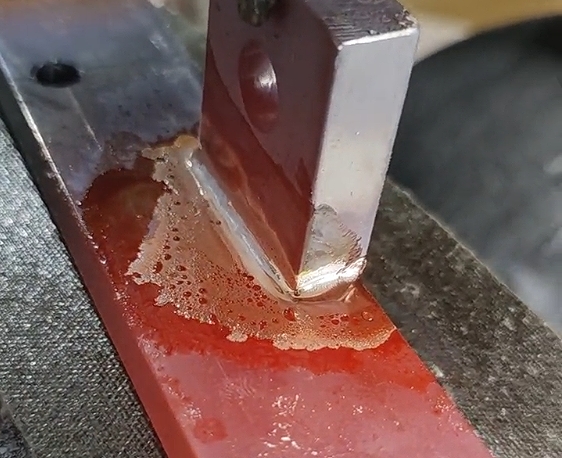

采用 “U 型環(huán)抱式感應(yīng)線圈”，針對(duì)厚度 20mm 的母線排，10-15 秒內(nèi)加熱至 850-900℃（釬料熔點(diǎn)），配合銀銅釬料實(shí)現(xiàn)快速焊接；
熱影響區(qū)≤5mm，銅排變形量≤0.2mm，接頭導(dǎo)電率達(dá) 95%（接近母材），可通過(guò) 4000A 大電流測(cè)試無(wú)過(guò)熱；
典型應(yīng)用：10kV 開關(guān)柜的三相母線排拼接，高頻焊接后絕緣距離、載流量均滿足國(guó)標(biāo)要求。

2. 變壓器銅帶焊接

變壓器中的銅帶（厚度 0.5-3mm，寬度 30-100mm）需多片拼接形成繞組，要求焊接效率高、接頭薄且光滑（避免渦流損耗）：

痛點(diǎn)：傳統(tǒng)電阻焊易出現(xiàn) “虛焊”（接觸不良），氬弧焊則因熱輸入大導(dǎo)致銅帶翹曲，影響繞組緊密性；
高頻焊接解決方案：

定制 “扁平線圈” 加熱銅帶搭接處，0.5-2 秒內(nèi)完成單條焊縫，熱影響區(qū)≤1mm，銅帶無(wú)翹曲；
焊接后接頭厚度僅增加 0.1-0.2mm，表面光滑，渦流損耗比傳統(tǒng)焊接降低 20%；
典型應(yīng)用：1000kVA 變壓器的低壓繞組銅帶拼接，單臺(tái)變壓器焊接效率提升 3 倍（從 8 小時(shí) / 臺(tái)降至 2.5 小時(shí) / 臺(tái)）。


與傳統(tǒng)焊接工藝的核心優(yōu)勢(shì)對(duì)比

對(duì)比項(xiàng)	高頻焊接	傳統(tǒng)氣焊	氬弧焊	電阻焊
加熱速度	厚銅排 10-15 秒，薄銅帶 0.5-2 秒	厚銅排 30-60 分鐘	厚銅排 10-20 分鐘	薄銅帶 1-3 秒（但易虛焊）
熱影響區(qū)	≤5mm（厚排）/≤1mm（薄帶）	≥30mm	≥15mm	5-10mm（電流分布不均）
接頭導(dǎo)電性	達(dá)母材 95% 以上	≤80%（氧化嚴(yán)重）	≤90%（熱影響區(qū)晶粒粗大）	85-90%（接觸電阻影響）
變形量	≤0.2mm/m	≥1mm/m	≥0.5mm/m	0.3-0.8mm/m（壓力不均）
材料適應(yīng)性	適配純銅、無(wú)氧銅、銅合金	僅適合純銅，合金易過(guò)熱	適配性較好，但效率低	對(duì)表面清潔度要求極高
批量效率	可自動(dòng)化連線，每小時(shí)焊 50-100 件	純?nèi)斯?，每小時(shí)焊 2-5 件	半自動(dòng)化，每小時(shí)焊 10-20 件	可批量，但需頻繁換模具

高頻焊接大銅排的技術(shù)核心

線圈定制化：針對(duì)不同規(guī)格銅排設(shè)計(jì)線圈（如厚排用多匝環(huán)繞線圈，薄帶用扁平線圈），確保磁場(chǎng)均勻覆蓋焊接區(qū)，避免局部過(guò)熱；
溫度精準(zhǔn)控制：采用紅外測(cè)溫 + PLC 閉環(huán)控制，根據(jù)銅排厚度自動(dòng)調(diào)節(jié)功率（50-200kW），溫度偏差≤±5℃，防止銅材氧化（超過(guò) 900℃易生成 CuO）；
壓力協(xié)同：焊接時(shí)施加 0.5-2MPa 壓力，促進(jìn)焊料浸潤(rùn)與接頭致密化，確保導(dǎo)電性能與機(jī)械強(qiáng)度（抗拉強(qiáng)度≥200MPa）。

高頻焊接技術(shù)為大銅排焊接提供了 “高效、優(yōu)質(zhì)、穩(wěn)定” 的解決方案 —— 在電力設(shè)備母線排與變壓器銅帶等關(guān)鍵場(chǎng)景中，其加熱速度、熱影響區(qū)控制與材料適應(yīng)性均遠(yuǎn)超傳統(tǒng)工藝，不僅提升了生產(chǎn)效率，更從根本上保障了電力傳輸?shù)陌踩耘c可靠性，成為電力設(shè)備制造中不可或缺的關(guān)鍵技術(shù)。

上一篇：海拓高頻焊機(jī)破解鋁鋁焊接難題：精準(zhǔn)控溫，讓焊料熔化而母材不熔下一篇：海拓高頻焊機(jī)鉆頭合金焊接工藝：精準(zhǔn)控溫完勝火焰焊接，合金焊接更可靠

返回焊接技術(shù)列表推薦新聞
